1. Introducción

El EMDR-BOX es un dispositivo terapéutico desarrollado para facilitar la aplicación de EMDR (Desensibilización y Reprocesamiento por los Movimientos Oculares), proporcionando tres tipos de estímulos: visuales, hápticos y auditivos. Diseñado para ser versátil y fácil de usar, puede adaptarse a las distintas preferencias y necesidades de terapeutas y pacientes.

Este sistema consta de dos componentes:

• Dispositivo emisor USB: Se conecta al ordenador a través de un puerto USB. Se encarga de recibir las instrucciones desde el software EMDR-BOX Control.
• EMDR-BOX: Dispositivo inalámbrico que genera los estímulos y puede colocarse sobre un trípode fotográfico estándar (de sobremesa o de suelo).

Ambos dispositivos están emparejados de fábrica, permitiendo el uso simultáneo de varias unidades en el mismo entorno sin interferencias.

2. Instalación del Software y Configuración Inicial

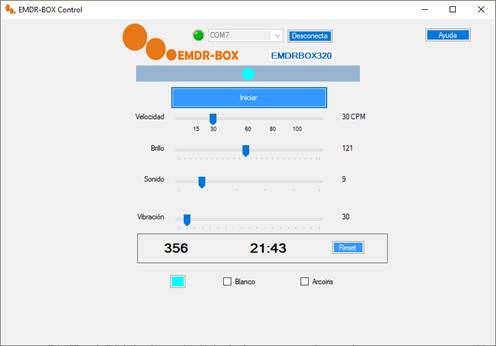

El software EMDR-BOX Control permite el control inalámbrico completo del dispositivo desde un PC con Windows. Una vez instalado, se recomienda seguir estos pasos:

• Conecte el dispositivo USB a un puerto libre del ordenador.
• Si el sistema solicita instalar un controlador (driver) para el puerto serie, permita su instalación (por ejemplo, CH340).
• Abra el programa EMDR-BOX Control.
• Seleccione el puerto COM correcto desde el menú desplegable. Este suele ser el último en aparecer tras la conexión del dispositivo. El dispositivo lo recordará para próximas conexiones.
• Pulse “Conectar”. Si todo está correcto, el indicador de conexión se pondrá en verde.

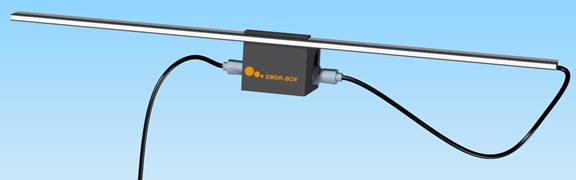

3. Montaje del EMDR-BOX

El EMDR-BOX se entrega desmontado:

• Unidad EMDR-BOX , con rail para barra de leds y tuerca estándar para trípode
• Dos mitades del perfil de aluminio
• Barra de LED tipo neón con cable y conector de tres pines
• Dispositivo USB emisor con cable USB
• Estimuladores hápticos con cable de 1,5m y conector de cuatro pines

Para su montaje:

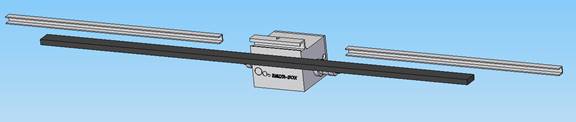

1. Introduzca cada mitad del perfil de aluminio en el raíl superior del EMDR-BOX. Utilice la mirilla triangular situada en la parte superior para centrar ambas piezas correctamente.

2. Una vez alineados los perfiles, encaje la barra de LED presionando suavemente sobre el canal del perfil de aluminio. El cable de conexión de la barra debe quedar en el extremo derecho, donde encontrará el conector de tres pines.

3. Coloque el dispositivo sobre un trípode fotográfico (no incluido) a una distancia recomendada de 80-90 cm del rostro del paciente.

4. Cuando conecte también el emisor USB a un puerto del PC, se apagará la luz roja del EMDR-BOX que estaba indicando que no estaba conectado.

5. Ejecute el instalador del software EMDR-BOX control que podrá descargarse de la página www.psicoalas.com

4. Estímulos Disponibles

El EMDR-BOX proporciona tres tipos de estímulos que pueden utilizarse individualmente o combinados:

• Estímulo Visual: Una barra de LED a colores con desplazamiento bilateral suave. Su ancho efectivo es de 51 cm, y se recomienda colocarla aproximadamente a 80-90 cm de los ojos del paciente y a su altura para una percepción óptima en su campo visual.
• Estímulo Háptico: Estimuladores hápticos que pueden colocarse en las manos o bajo las piernas del paciente sentado. Generan vibraciones alternadas suaves, sincronizadas con el movimiento visual.
• Estímulo Auditivo: A través de auriculares (no incluidos) conectados mediante un jack estándar de 3,5 mm, se emiten sonidos alternos en los oídos izquierdo y derecho.

Todos los estímulos son configurables desde el software EMDR-BOX Control, pudiendo conectarse o desconectarse a voluntad según las necesidades de la sesión.

5. Conexión y Alimentación

• Dispositivo USB emisor: Se conecta directamente a un puerto USB del ordenador con un corto cable. No requiere alimentación externa.
• EMDR-BOX: Se alimenta mediante un cargador de móvil de 5 V y un cable USB-micro de 3 m. Se recomienda utilizar una fuente de alimentación de al menos 1 A para un funcionamiento correcto. También puede ser útil su alimentación mediante una batería externa “power bank” de 5 v habitual para teléfonos móviles (no incluida).

6. Recomendaciones de Uso

• Ajustar la velocidad de estímulo (CPM – ciclos por minuto) según la necesidad terapéutica y el paciente (instalación o reprocesamiento).
• Investigar el tipo de estímulo más conveniente para terapia y cómodo para el paciente.
• Observar la respuesta del paciente para ajustar intensidad y demás características del estímulo.

7. Mantenimiento y Seguridad

• No exponer el EMDR-BOX a humedad excesiva ni a temperaturas extremas.
• Utilizar siempre cargadores certificados.
• Limpiar los estimuladores hápticos con un paño ligeramente humedecido, sin productos abrasivos.

8. Consideraciones Finales

Este dispositivo está diseñado para complementar la práctica de profesionales formados en EMDR. Se recomienda utilizarlo siguiendo los protocolos oficiales y en el marco de una intervención terapéutica adecuada. Su facilidad de uso y configuración flexible lo convierten en una herramienta ideal tanto para consulta privada como para uso institucional.

Para más información, actualizaciones del software o soporte técnico, visite:

Sitio web: www.psicoalas.com      Correo electrónico: admin@psicoalas.com
